Mahsulotga umumiy nuqtai

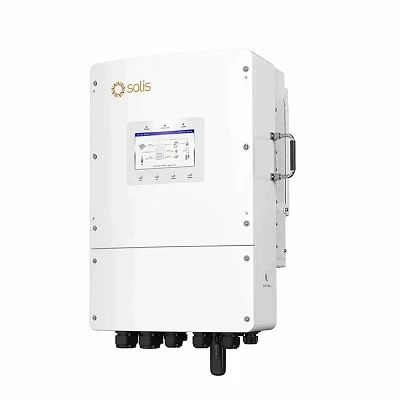

Uy-joy energiyasini boshqarish tizimi (REMS) uy elektr energiyasini taqsimlashni optimallashtirish, uzluksiz zahiraviy himoyani taʼminlash va qayta tiklanadigan energiyani oʻz-isteʼmolini maksimal darajada oshirish uchun ishlab chiqilgan-toʻgʻridan-toʻgʻri quyosh{1}}toʻlovini saqlash boʻyicha integratsiyalashgan yechimdir. Yuqori sig‘imli lityum temir fosfat (LiFePO4) batareyasi va ikki yo‘nalishli gibrid invertorni bitta, ixcham korpusga birlash-bo‘lsa, tizim energiya konvertatsiyasidagi yo‘qotishlarni minimallashtiradi va turar-joy va kichik{6}{6}miqyosdagi engil tijorat ilovalari uchun foydalanishni osonlashtiradi.
Asosiy spetsifikatsiyalar
|
Texnik parametr |
Spetsifikatsiya qiymati |
|
Batareya kimyosi |
Lityum temir fosfat (LiFePO4) |
|
Umumiy energiya sig'imi |
10,1 kVt/soat (9,6 kVt/soat foydalanish mumkin) |
|
Nominal uzluksiz chiqish quvvati |
5,0 kVA |
|
Maksimal chiqish quvvati |
10,0 kVA (60 soniyadan kam) |
|
Nominal AC kuchlanish |
220V / 230V / 240V bir fazali- |
|
Tarmoq chastotasi |
50Hz / 60Hz |
|
Maks. PV kirish quvvati (gibrid model) |
10 kVt |
|
MPPT ish kuchlanish diapazoni |
100V dan 550V gacha |
|
Tizimning maksimal samaradorligi |
97,3 foizgacha |
|
Kirishni himoya qilish reytingi |
IP65 (ichki / tashqi o'rnatish uchun ob-havoga chidamli) |
|
Ishlash harorati oralig'i |
-20 C dan +55 C gacha |
|
Dizayn kengayishi |
6 birlikgacha parallel ulanish (taxminan 60 kVt / soat) |
Mahsulotning asosiy xususiyatlari
Prizmatik LiFePO4 Hujayra Arxitekturasi:Muvozanatli qarish va yaxshilangan termal barqarorlikni ta'minlash uchun avtomatlashtirilgan kuchlanish va ichki qarshilikni saralash orqali tanlangan qat'iy tasniflangan prizmatik hujayralardan foydalanadi.
Integratsiyalashgan batareya boshqaruv tizimi (BMS):Haqiqiy{0}}vaqt xujayrasi{1}}darajadagi kuchlanish monitoringi, haroratni kuzatish, haddan tashqari zaryadlash/ortiqcha tushirishdan-himoya qilish va aylanish muddatini optimallashtirish uchun faol balanslash.
Yuqori-chastotali ikki tomonlama konvertatsiya:Kengaytirilgan topologiyali kommutatsiya dizayni 97,3 foiz samaradorlikni keltirib chiqaradi, bu esa oʻz-oʻzidan boʻsh vaqt sarfini-va issiqlik tarqalishini kamaytiradi.
Kuchli korpus qurilishi:Korroziyaga qarshi chang qoplamali{0}}sovuq haddelenmiş po'lat korpus yordamida ishlab chiqarilgan, turli iqlim sharoitlarida ishonchli foydalanish uchun IP65 darajasiga ega.
Tizim arxitekturasi va komponentlari
Quvvatni o'zgartirish birligi (PCU):Ikkita MPPT kuzatuvchisi kirishlari va yuqori{0}}batareya va quyoshdan{2}}yuklanishga (10ms dan kam){4}}tezkor tarmoq-o‘tish uchun yuqori tezlikdagi tranzistorlarni o‘z ichiga oladi.
Energiyani saqlash moduli:To'g'ridan-to'g'ri dalada xizmat ko'rsatish uchun mo'ljallangan, 96V nominal kuchlanishda ishlaydigan stackable ichki DC arxitekturasi.
Aloqa shlyuzi:RS485, CAN2.0 va ixtiyoriy Wi{2}}Fi / 4G modullarini masofaviy proshivka yangilanishlari va telemetriya jurnali uchun qo‘llab-quvvatlaydi.
Ilovalar
Uy-joy uchun quyosh energiyasi-iste'moli:Kechki eng yuqori tarif soatlarida maishiy yuklarni quvvatlantirish uchun kunduzgi ortiqcha fotovoltaik ishlab chiqarishni saqlaydi.
Uzluksiz quvvat manbai (UPS) zaxirasi:Sovutgich, yoritish va aloqa marshrutizatorlari kabi muhim yuklarni ushlab turuvchi tarmoq uzilishlari vaqtida avtomatik ravishda orol rejimiga o'tadi.
(TOU) arbitrajdan-foydalanish-vaqti:Elektr xarajatlarini minimallashtirish uchun-arzon narxlardagi tarmoq oynalarida avtomatik ravishda zaryadlanadi va yuqori tarif davrlarida zaryadsizlanish-.
Oʻchiq-Grid Microgrids:Zaxira yordamchi generatorlar bilan bog'langan uzoq qishloqlarni elektrlashtirish loyihalarida markaziy energiya markazi sifatida joylashtirilgan.
Muvofiqlik va integratsiya
Inverter protokollari:AC{0}}birlashtirilgan konfiguratsiyalar yoki ikki MPPT kanalida oʻrnatilgan-toʻgʻridan-toʻgʻri doimiy toʻgʻridan-toʻgʻri ulanish orqali standart uchinchi tomon fotovoltaik massivlari bilan mos keladi.
Grid standartlariga muvofiqligi:Mahalliy kommunal ulanish qoidalariga mos keladigan tarmoq profili sozlamalari, jumladan, nol-eksport imkoniyati va chastota-vatt/volt-vatt javob egri chiziqlari.
EMS integratsiyasi:Uy avtomatlashtirish markazlari va virtual elektr stantsiyasi (VPP) yig'ish platformalari bilan integratsiya qilish uchun ochiq aloqa API (Modbus TCP/RTU).
Ta'minot va moslashtirish imkoniyatlari
Korpusni moslashtirish:OEM / ODM xususiy yorlig'i, moslashtirilgan metall lavha rangli qoplamalar va mahalliylashtirilgan ipak ekran brendi.
Mikrodasturni mahalliylashtirish:Yuborishdan oldin-mintaqaviy xavfsizlik parametrlari, tarmoq chastotasi chegaralari va til paketlari oldindan sozlangan.
Qadoqlash va logistika:Okean va quruqlikdagi yuk tranziti xavfsizligi uchun moʻljallangan eksport{0}}darajali mustahkamlangan yogʻoch quti.
Sifat / Sinov
Ishlab chiqarish standartlari:ISO9001 sifat menejmenti va ISO14001 atrof-muhitni boshqarish tizimlariga qat'iy rioya qilingan holda ishlab chiqariladi.
Zavodni qabul qilish testi (FAT):Sinovlarda har bir blok avtomatlashtirilgan hujayra gradatsiyasi, koʻp kanalli avtomatlashtirilgan PACK yigʻish tekshiruvi, BMS kalibrlashi va yuqori-joriy zaryad-boʻshatish siklini yoqish-sinovlaridan oʻtadi.
Muvofiqlik sertifikatlari:Idoralar, RoHS, UN38.3, MSDS bo'yicha sertifikatlangan va ikkilamchi lityum xujayralari uchun IEC62133 xavfsizlik talablariga javob beradi.
TSS
Savol: Tizimning kutilayotgan kalendar va sikl muddati qanday?
Javob: Tizim tavsiya etilgan termal ish sharoitlarida 6000 standart zaryad-ajallash tsiklidan so‘ng nominal quvvatining 70 foizdan ko‘prog‘ini saqlab qolish uchun mo‘ljallangan yuqori-LiFePO4 kimyosidan foydalanadi.
Savol: Imkoniyatni oshirish uchun bir nechta birliklarni parallel ravishda ulash mumkinmi?
Javob: Ha. Tizim parallel ravishda 6 ta bir xil bloklarning modulli kengayishini qo'llab-quvvatlaydi, umumiy saqlash hajmini taxminan 60 kVt/soatgacha kengaytiradi, tashqi boshqaruvchi uskunasini talab qilmaydi.
Savol: Ish paytida qanday parvarishlash tartib-qoidalari talab qilinadi?
Javob: Tizim deyarli texnik xizmat ko‘rsatmaydi-. Muntazam operatsiyalar telemetriya platformasi orqali davriy masofaviy dasturiy ta'minotni tekshirishni va har yili ventilyatsiya bo'shliqlari va kabel terminali momentini vizual tekshirishni o'z ichiga oladi.
Savol: Ommaviy ulgurji buyurtmalar uchun odatda etkazib berish muddati qancha?
Javob: Standart ishlab chiqarish muddati buyurtma hajmi va maxsus etiketka talablariga qarab 25 dan 35 kungacha. Ekspres namunani yetkazib berish imkoniyatlari texnik baholashda mavjud.
